ARRANCADOR DIRECTO 3F 220VCA 2,5-4A FRAME STECK

MARCA: STECK
MODELO: CHP38T1M4
REFERENCIA INTERNA: CHP38T1M4

ESPECIFICACIONES ELÉCTRICAS Y MECÁNICAS

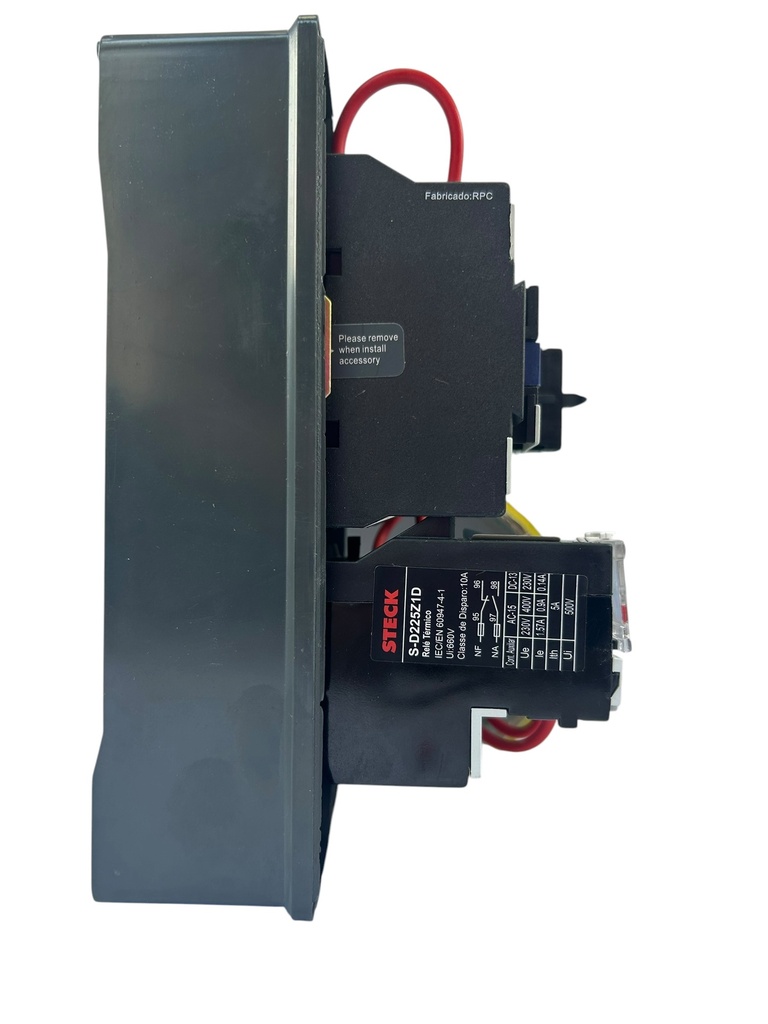

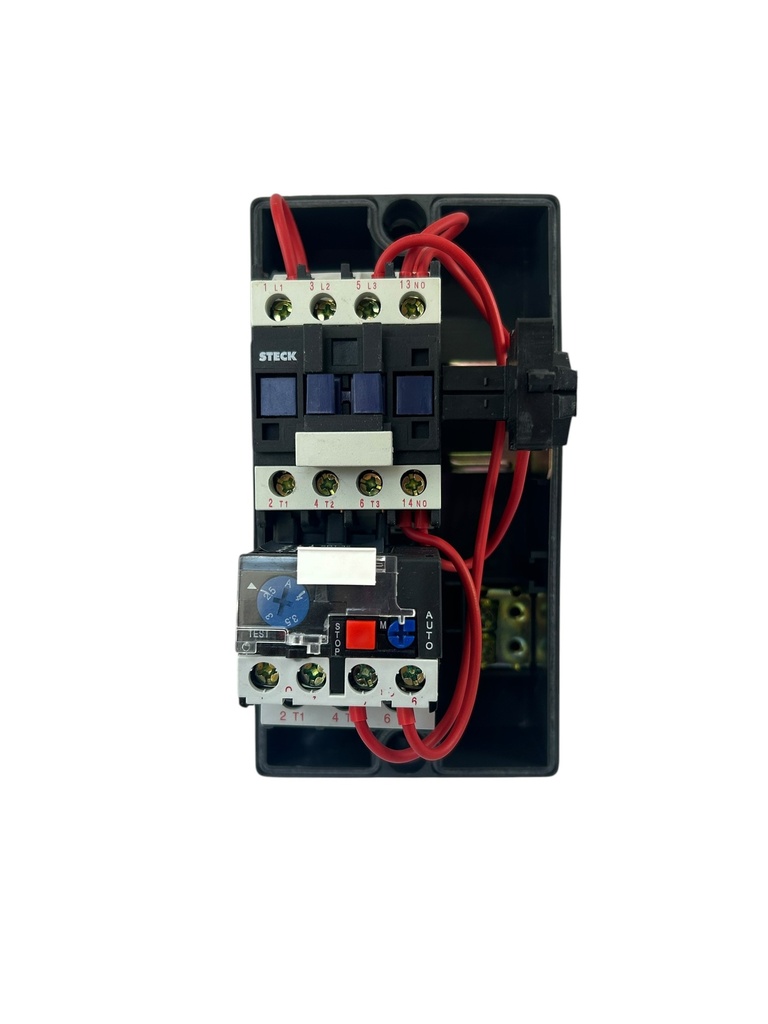

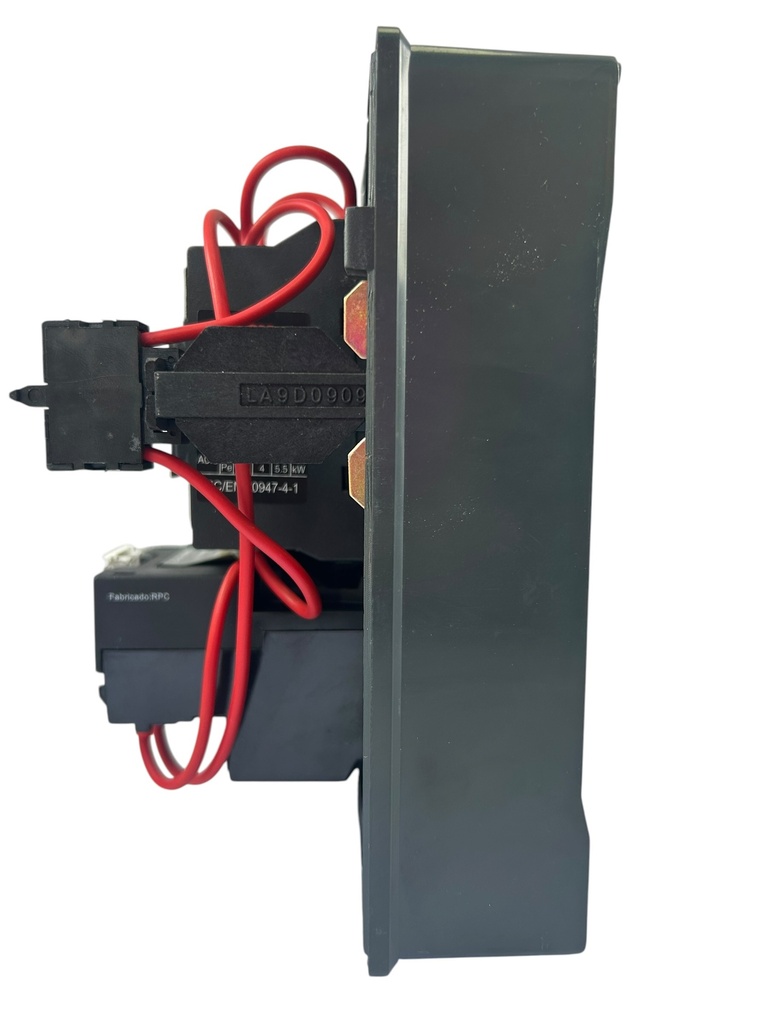

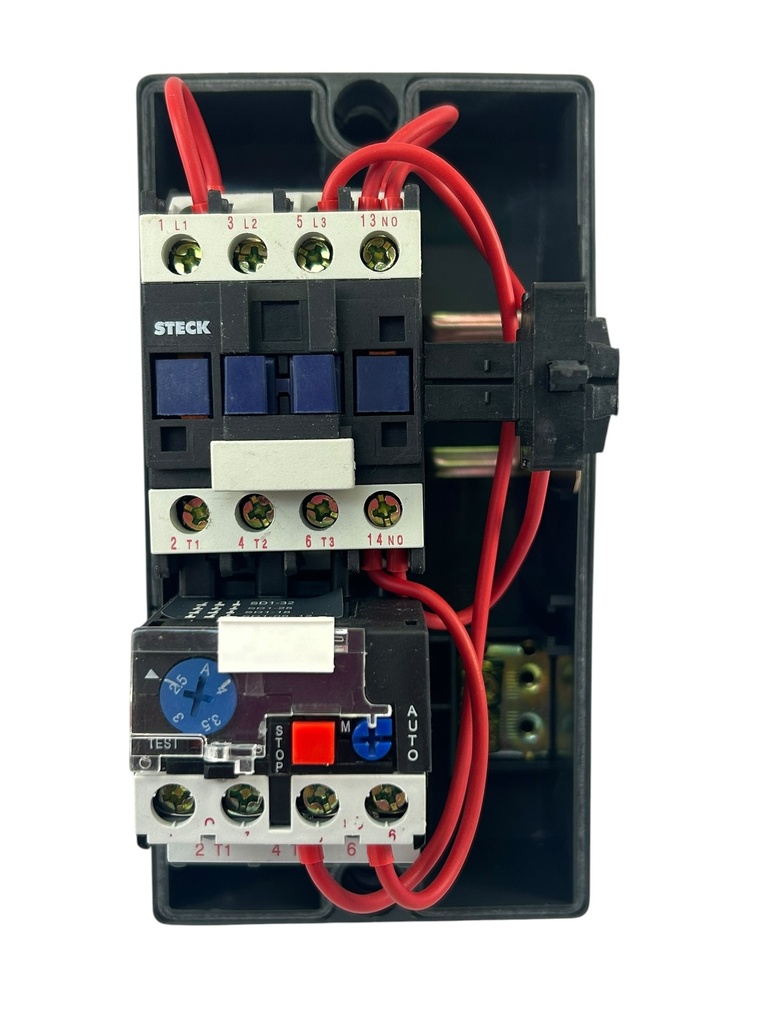

TECNOLOGÍA Y COMPONENTES: Arrancador directo trifásico robusto de construcción industrial, diseñado para el arranque seguro a plena tensión (Direct-On-Line / DOL). Compuesto internamente por un contactor electromecánico de potencia serie SK1 y un relé térmico de sobrecarga bimetálico serie SRT, interconectados rígidamente dentro de una caja plástica de alta resistencia que integra mecánicamente un botón doble frontal iluminado de marcha/parada (ON/OFF). Operación nominal optimizada para frecuencias de 50/60 Hz. [1, 2]
RANGOS DE OPERACIÓN: Diseñado para operar en redes trifásicas con un voltaje operativo de 220V AC. Posee un rango de calibración térmica ajustable en el relé SRT de 2,5 a 4 Amperios (A) para la protección precisa de motores eléctricos de hasta 1.0 HP (0.75 kW). [1, 2, 3]
PARÁMETROS TÉCNICOS E INNOVACIÓN: El conjunto electromecánico actúa mediante la deflexión de sus bimetálicos internos frente a corrientes de sobrecarga mecánica continuas, desbalances o pérdidas de fase, abriendo el circuito de mando de la bobina del contactor para desenergizar el motor antes de que ocurran daños térmicos destructivos. Cuenta con un grado de protección IP54 ideal para aplicaciones críticas en entornos industriales exigentes. Apto para automatizaciones complejas, sistemas de ventilación forzada y aplicaciones de bombeo hidráulico. [1, 2, 3, 4]

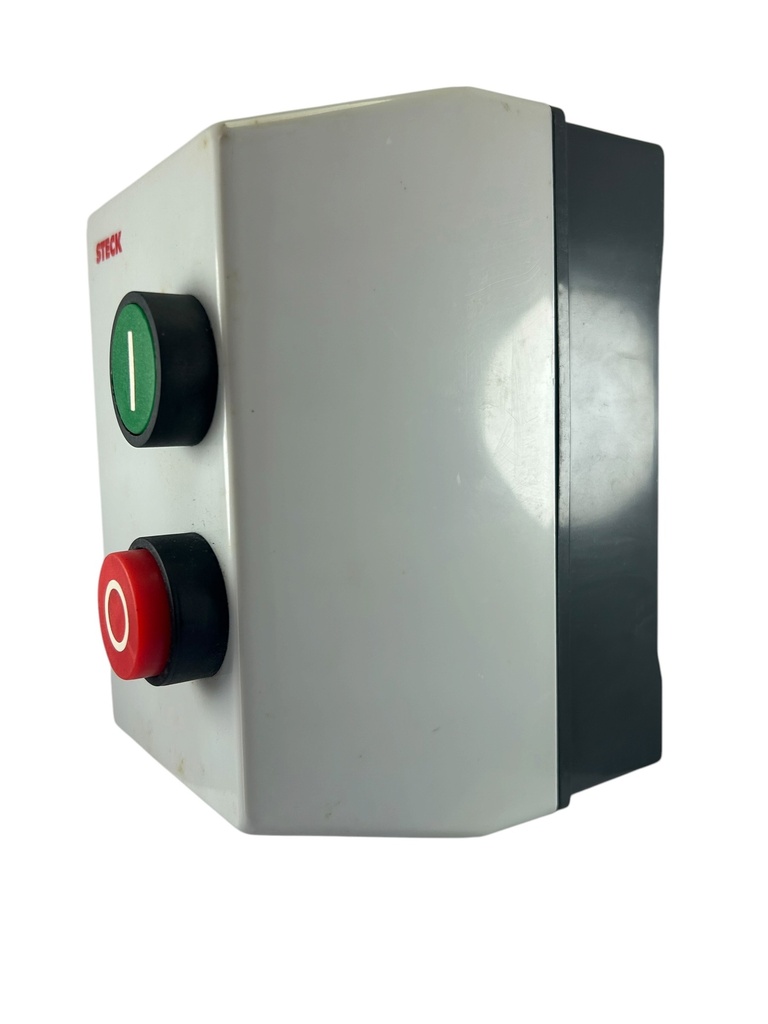

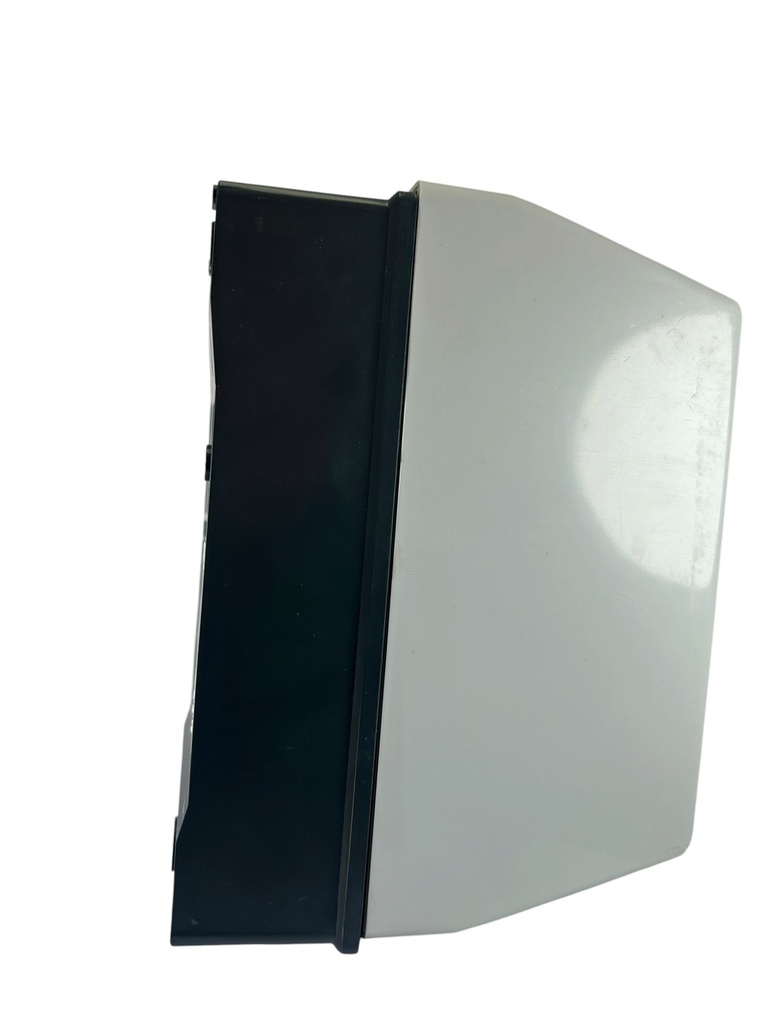

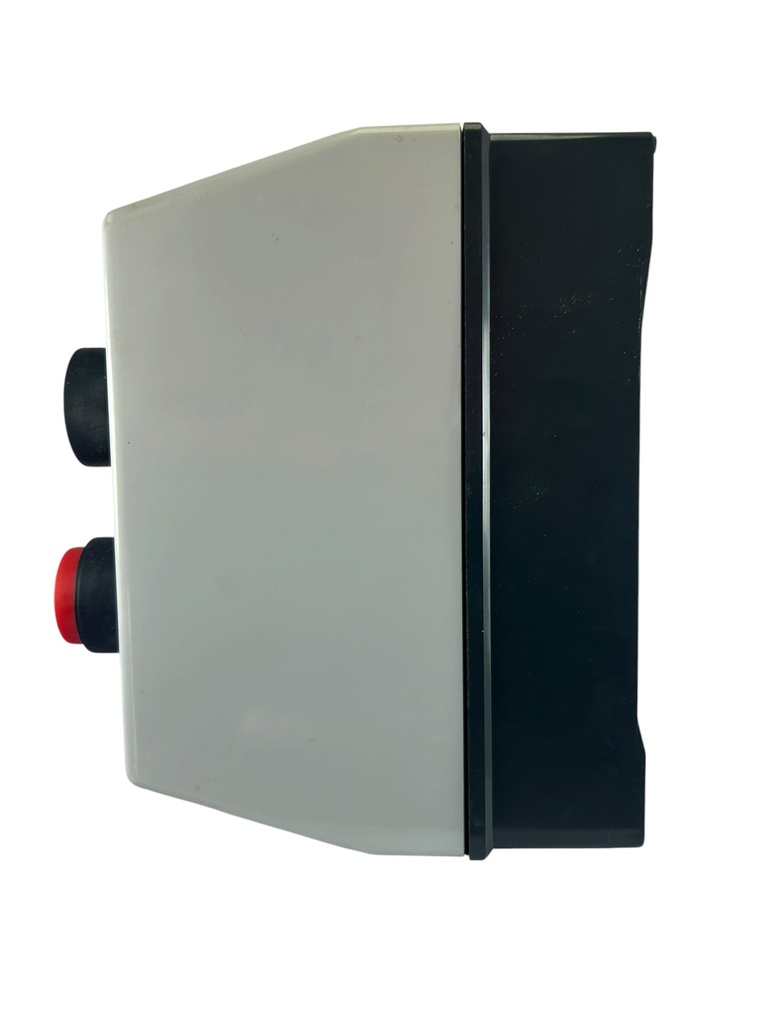

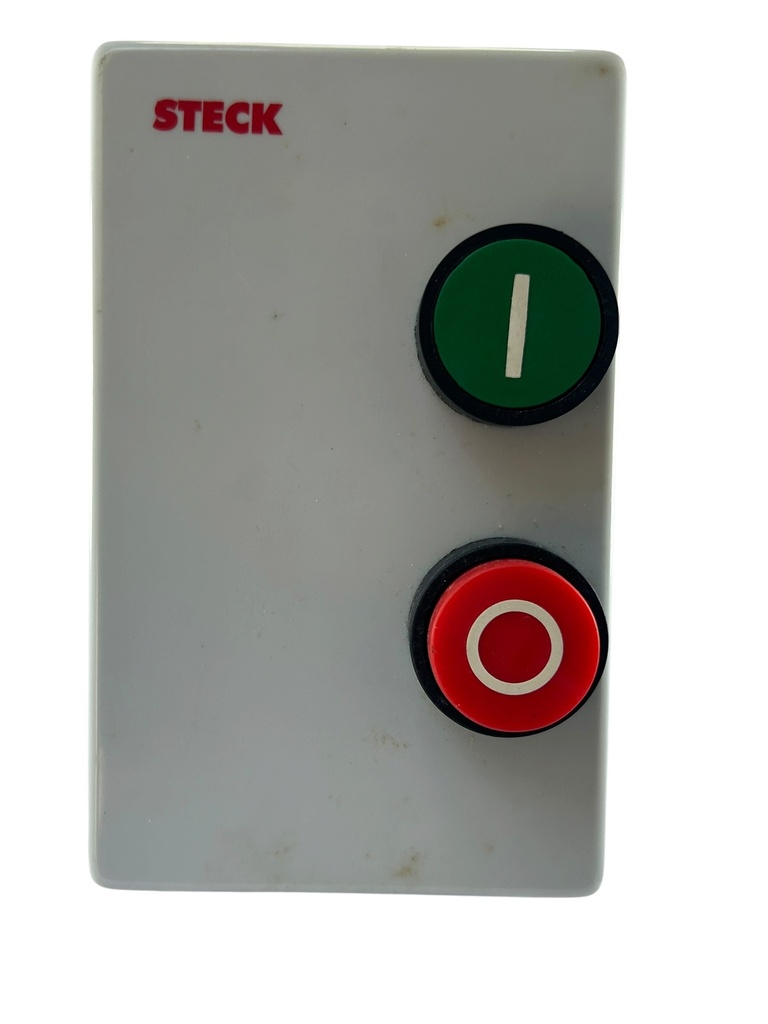

DISEÑO E INTERFAZ: Interfaz de control exterior centralizada con botones pulsadores mecánicos diferenciados por color (Verde para marcha / Rojo para parada) que actúan de manera directa sobre los bloques de contactos auxiliares internos de mando. La estructura de la carcasa plástica resguarda los componentes de potencia contra la acumulación de polvo y salpicaduras de agua. [1, 2, 3]

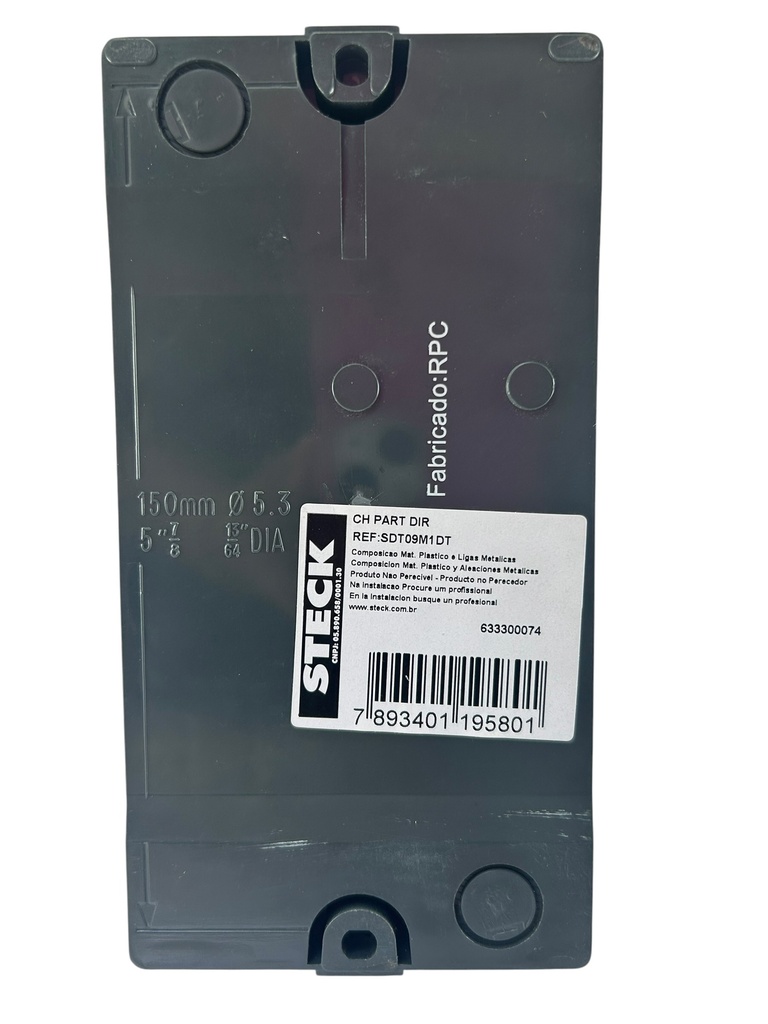

CONEXIÓN Y MONTAJE: BORNERA de conexión industrial de alta resistencia con tornillos de fijación profunda situados directamente en los bornes de entrada del contactor SK1 y las salidas del relé SRT. Dimensionados para garantizar un contacto óptimo con cables de calibres industriales, evitando falsos contactos por vibración mecánica o fatiga térmica. Diseñado para un anclaje rígido, rápido y limpio en paredes o paneles de control. [1, 2, 3]
DIMENSIONES Y LOGÍSTICA

DIMENSIONES DEL PRODUCTO: 9 cm de ancho x 17 cm de alto x 14 cm de profundidad.

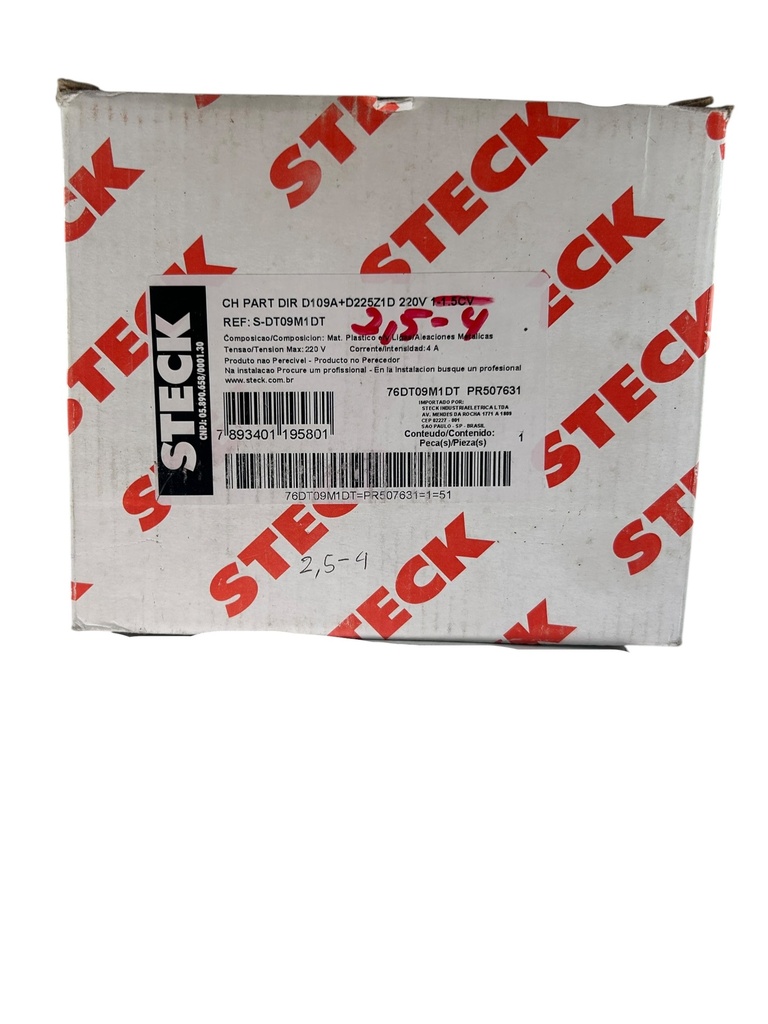

DIMENSIONES DEL EMPAQUE: 18 cm de ancho x 15 cm de alto x 10 cm de profundidad (Caja de cartón comercial).
PESO NETO: 0,900 kg (900 gramos).
